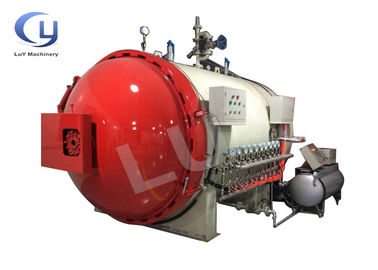

Riesiger zusammengesetzter Autoklav-hohe Konfiguration mit dem doppelten Ineinander greifen

Voller automatischer zusammengesetzter Autoklav-hohe Konfiguration mit dem doppelten Sicherheits-Ineinander greifen

Ⅰ Produktbeschreibung

Der Autoklav wird hauptsächlich aus Vakuum-Anlage, Kontrollsystem, Heizsystem, Kühlsystem, Isolierungssystem und Sicherheitssystem verfasst. Das Erwärmungspressekurierenformteil kann unter dem Staub saugen des zusammengesetzten Produktes durchgeführt werden.

Der Autoklav wird hauptsächlich für das Formteil von Polymer-ansässigen zusammengesetzten Teilprodukten benutzt. Es ist die Hauptausrüstung für die Herstellung von ununterbrochenen faserverstärkten thermostatoplastischen Verbundwerkstoffen. Es ist im Formteil von modernen Verbundwerkstoffen, Bienenwabensandwichstrukturen und Metall oder zusammengesetzte Abbindenmechanismen weit verbreitet.

Ⅱ technische Parameter

Ⅲ Details

1. Vakuum-Anlage

Die Vakuum-Anlage besteht Vakuumpumpe, Vakuumpumpelinie, Vakuummessender Linie, Ersatzpufferbehälter und aus Vakuumpufferbehälter. Jede Vakuumlinie hat Druck-Sensor, elektropneumatisches Ventil, manuelles Ventil und Druckleckwarnung. Die Vakuumlinie, die relative Unabhängigkeit bearbeitet. Wenn eine der Vakuumlinien ausfällt, kann diese Vakuumlinie separat abgeschnitten werden, die Auswirkung auf die gesamte Vakuum-Anlage und die Stabilität sicherstellen und Sicherheit der Vakuum-Anlage verringern.

2. Kontrollsystem

Das Kontrollsystem nimmt Berufsheißdrucktemperaturüberwachungs-Software an, die PLC-Temperaturüberwachungsmodul, Temperaturfühler, Druck-Sensor, Schaltschrank und aus Verbindungslinie besteht. Das pl-Temperaturüberwachungsmodul wird benutzt, um die Temperaturdaten im Behälter durch den Temperaturfühler dem PLC-Schaltschrank überzumitteln, und der Temperaturwert wird auf dem Computer in der Realzeit angezeigt. Das Isolierungsphasenprogramm nennt automatisch die PID-Temperatureinstellung, um die Genauigkeit und die Stabilität der Temperatur innerhalb des Autoklavs sicherzustellen.

3. Heizsystem

Unter Verwendung der Berufsheißpressetemperaturüberwachungs-Software besteht Thermoelement-, PLC-Temperaturüberwachungsmodulmachtregler, Schaltschrank und aus Verbindungslinie. Die Temperaturdaten im Behälter werden durch das Thermoelement gesammelt und übermittelt dem PLC, und dann wird die Spitzenleistung auf das Heizungsrohr durch den PLC und den Machtregler justiert. Das Heizungsrohr des Edelstahls des Special 304 elektrische wird schnell erhitzt und eine lange Nutzungsdauer hat. Der Temperaturventilator verteilt und verbreitet die Hitze im Behälter gleichmäßig durch das spezielle Temperaturzirkulationsbrett. Die Temperatur ist einheitlich und es gibt keinen toten Winkel und der Druck ist konstant.

4. Kühlsystem

Die Wasserkühlungsmethode wird angenommen, und die Temperatur jedes Punktes im Behälter, der durch das Thermoelement gesammelt wird, wird dem PLC-Kontrollsystem übermittelt. Entsprechend den Prozessanforderungen des Benutzers steuert das Kontrollsystem die verteilende Rate der abkühlenden Pumpe der variablen Frequenz und die Zirkulationsrate des Ventilators der hohen Temperatur und des Hochdrucks, dadurch es steuert es die abkühlende Rate.

Ⅳ unsere Vorteile

1. Enge des Behälters: er wird vom Behälter, Behältertür, Motor der hohen Temperatur, Lufteinlasshitze-Fachschicht zur Form in ein Hochdruckbeständiges, Behälter der hohen Temperatur gemacht

2. Sicherheitsverriegelung: sie wird von der automatischen Verriegelung des Drucks, manuelle Verriegelung, über Druckalarmgerät gemacht.

3. Schnell Gerät der offenen Tür: manuell oder automatisch öffnen Sie schnell Entwurf, selbst wenn Ausschalten, es die Tür beginnen und schließen kann

4. Schweißgerät: die Tür nehmen füllende Luft des Kieselgels, es kann 500 Grad tragen an und bilden sich in einen Siegelbehälter der hohen Temperatur Hochdruck

5. Drucksystem: Druckübertragung und -Kontrollsystem umfassen Luftkompressor, Sammelbehälter, Druckregelventil, Rohr, Drucktransformator und Manometer.

6. Heizsystem: Edelstahlheizungsrohr, Fan der hohen Temperatur, Windplatte, Dämmschicht, Energie des Temperaturüberwachungssystems .heating stellen mit innerer Anforderung der maximalen Temperatur des Behälters und Anhebentemperatur zufrieden

7. Temperaturzirkulationssystem: es bildete vom Zirkulationsfan, von der Windplatte und von der Führerflussabdeckung, um Wärmeübertragung und Zirkulationsform in einheitliche Temperatur zu verbessern

8. Vakuum-Anlage: sie bildete von der Vakuumpumpe, Rohr, Vakuummessgerät, Vakuumtal, um Verbundwerkstoffvakuumzustand zu liefern

9. Automatisches Kontrollsystem: nehmen Sie PLD und flockige Steuerung an, um den Druck, die Temperatur zu verwirklichen und volles Prozesshoch und so weiter abkühlen – Präzisionssteuerung und in der Zeitaufzeichnung
